UOFX Connector 技術手冊

概要

UOFX Connector 是用來連接 UOFX 伺服器並取得某種特定資料使用，系統內有各種不同的運行資料，隨著使用更高版本的 UOFX，可以讀取更多支援的資料內容。

對於組織而言，無須開發商的支援，就可以使用基礎的資料，在 PowerBI Desktop 上面執行各種資料運算、統計、報表製作等等靈活的運用。

此份文件旨在說明 UOFX Connector 與 UOFX 伺服器 Public API 之間的通訊內容定義，文件內容隨時會因為 UOFX 版本升級而擴充。

參數與查詢

UOFX Connector 所需要的參數有好幾個，只有 SiteUrl 為必填欄位，這是指向 UOFX 站台的資料提供 API 的網址，還有 CompanyCode 大部分的情況為必填，這是公司代碼，也跟連接器的串接金鑰有關。

所有欄位的大概意義列舉如下:

• SiteUrl :
  UOFX 站台的 api 站台網址，需先確認 UOFX 伺服器可以正常登入使用
• CompanyCode :
  用來區分不同分公司的代號，輸入不同的公司代號，則能取用不同公司的資料，當然你也必須擁有那間公司的管理權限
• ModuleCode :
  模組代碼，用來告訴 API 目前將取用的模組
• FeatureType :
  功能代碼，用來告訴 API 目前將取用的功能，通常與 ModuleCode 匹配為一組，不同的組別代表執行不同的查詢功能，返回不同的資料集
• DataKey :
  資料識別碼，用來告訴 API 資料集的某種特徵，通常用於資料過濾
• DataKey2 :
  資料識別碼2，用來告訴 API 資料集的其他特徵，通常用於資料的二次篩選之用
• Status :
  狀態碼，較常使用於資料狀態篩選
• StartTime :
  開始時間，當資料集有時間特性，有些查詢可以使用此欄位標示資料的開始時間，做為資料篩選
• EndTime :
  結束時間，當資料集有時間特性，某些查詢使用此欄位標示資料的結束時間，做為資料篩選之用

當我們需要取得某種查詢的資料，必須仔細選取不同的 ModuleCode 與 FeatureType 組合，藉此定位合適的查詢功能,目前支援的查詢功能與參數搭配如下 :

組織查詢

查詢功能	ModuleCode	FeatureType	DataKey	DataKey2	Status	StartTime	EndTime	查詢結果
查詢所有部門與員工資訊	org	[EMPTY]	[EMPTY]	[EMPTY]	[EMPTY]	[EMPTY]	[EMPTY]	department，employee
查詢部門資訊	org	[EMPTY] department	[EMPTY] [departmentCode]	[EMPTY]	[EMPTY] 0 => Disabled 1 => Enabled	[EMPTY] [StartTime]	[EMPTY] [EndTime]	department
查詢員工資訊	org	[EMPTY] employee	[EMPTY] [employeeCode]	[EMPTY]	[EMPTY] 0 => Disabled 1 => Enabled	[EMPTY] [StartTime]	[EMPTY] [EndTime]	employee

Note
上述資料，標示為 [EMPTY] 代表為空字串，意義為不過濾欄位內容的意思

Note
[StartTime] 與 [EndTime] 為 DateTime 的形式，其格式為 yyyy/MM/dd HH:mm:ss (Ex: 2024/10/15 15:30:52)

---

Department Table Schema

• Parent Code :
  上層部門代碼
• Department Code :
  部門代號，此欄位為單一分公司內的唯一值
• Department Name :
  部門名稱
• Department Status :
  部門的啟用狀態，1 代表啟用，0 代表已停用
• Remark :
  備註

Department Table Example

Parent Code	Department Code	Department Name	Department Status	Remark
	PRES	President	1	總經理室
PRES	ADMIN	Administration	1	行政部
PRES	SECPOOL	Secretarial Pool	1	秘書室
PRES	HR	HR Department	1	人力資源部

Structure diagram

President (PRES)
├── Administration (ADMIN)
├── Secretarial Pool (SECPOOL)
└── HR Department (HR)

Employee Table Schema

• Account :
  帳號
• Name :
  員工名稱
• Department Code :
  所隸屬的部門代碼
• Status :
  員工資料的啟用狀態，1 代表啟用，0 代表停用

Employee Table Example :

Account	Name	Department Code	Status
Johnny	Johnny	HR	1
Amy	Amy	HR	1
Kevin	Kevin	ADMIN	1
Sophia	Sophia	ADMIN	1
Candy	Candy	SECPOOL	1
Robert	Robert	PRES	1

Structure diagram

President (PRES)
└── Robert

Administration (ADMIN)
├── Kevin
└── Sophia

Secretarial Pool (SECPOOL)
└── Candy

HR Department (HR)
├── Johnny
└── Amy

表單查詢

輸入欄位說明

• ModuleCode :

  • 必須是 bpm
• FeatureType :

  • [Empty] 未使用
• DataKey :

  • [Empty] 未使用
• DataKey2 :

  • [EMPTY] 未使用
• Status :
  表單狀態

  • 簽核中 or Processing => 查詢簽核中的表單
  • 已結案 or Completed => 查詢已結案的表單
  • 同意 or Approve => 查詢簽核結果為同意的表單
  • 否決 or Reject => 查詢簽核結果為否決的表單
  • 作廢 or Cancel => 查詢簽核結果為作廢的表單
  • 異常 or Exception => 查詢流程異常的表單
  • [EMPTY] => 查詢所有狀態的表單
• StartTime :

  • [EMPTY] => 不過濾申請時間
  • [StartTime] => 取得申請時間在 [StartTime] 之後(含)的表單資料
• EndTime :

  • [EMPTY] => 不過濾申請時間
  • [EndTime] => 取得申請時間在 [EndTime] 之前(含)的表單資料

Query Result Table Schema

• 表單編號 :

  • 表單的編號，每一張表單流程啟動的唯一編號，每張表單一定會有這個欄位
• _Ver :

  • 表單版本，不同的表單都可以擁有不同的版本，表單內容是依附在不同的表單版本之下。
• _Applicant :

  • 申請者，申請表單人員的在系統中設定的名稱
• _ApplicationDate :

  • 申請時間，申請表單的時間
• _State :
  表單狀態，根據流程進行的程度，表單狀態會有所不同，其列舉如下 :

  • 簽核中 => 表單流程還在進行中，尚未結案
  • 同意 => 表單流程已結束，簽核結果為同意
  • 否決 => 表單流程已結束，簽核結果為否決
  • 作廢 => 表單流程已結束，簽核結果為作廢
  • 異常 => 表單發生異常，需要管理者介入處理
• 其他表單欄位...

  • 除了表單編號的其他欄位，會排列在以上的欄位後面顯示出來

Note
工作流程(BPM) 的查詢功能會將表單轉成資料表的形式，如果有一張表單如下 :

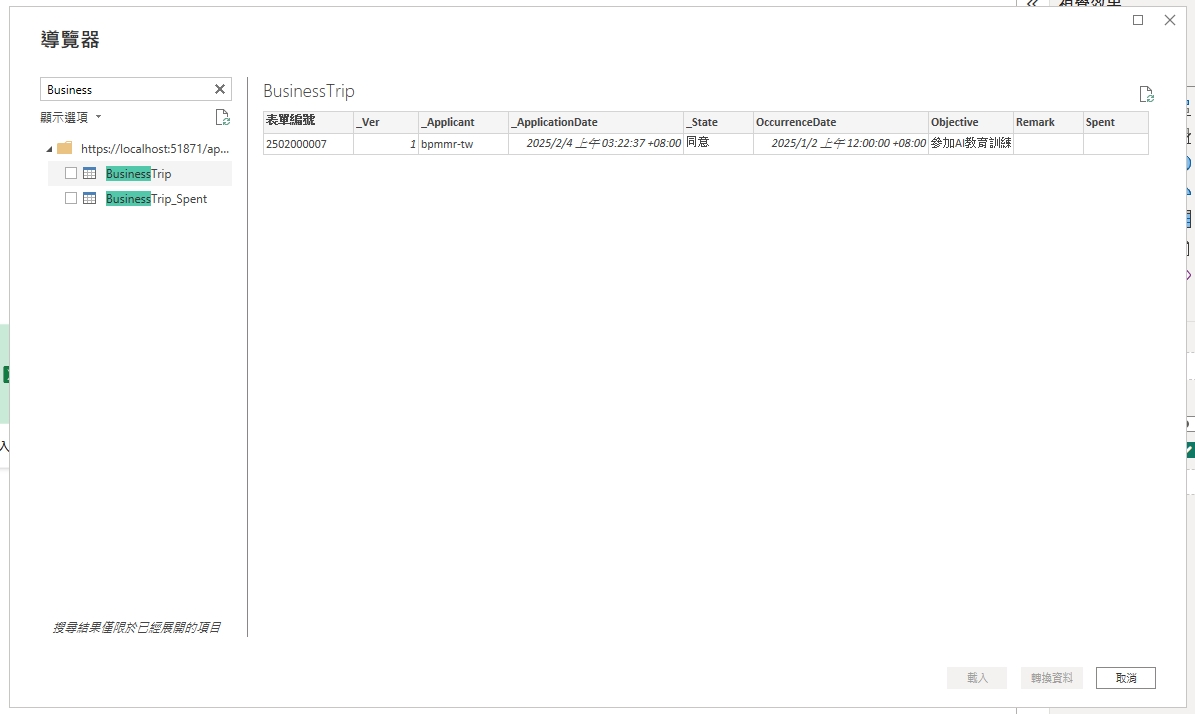

使用 UOFX 連接器將會得到以下的兩個資料表 :

BusinessTrip:

表單編號	_Ver	_Applicant	_ApplicationDate	_State	OccurrenceDate	Objective	Remark	Spent
2502000007	1	User1	2025/½ 10:21	同意	2025/½	參加AI教育訓練

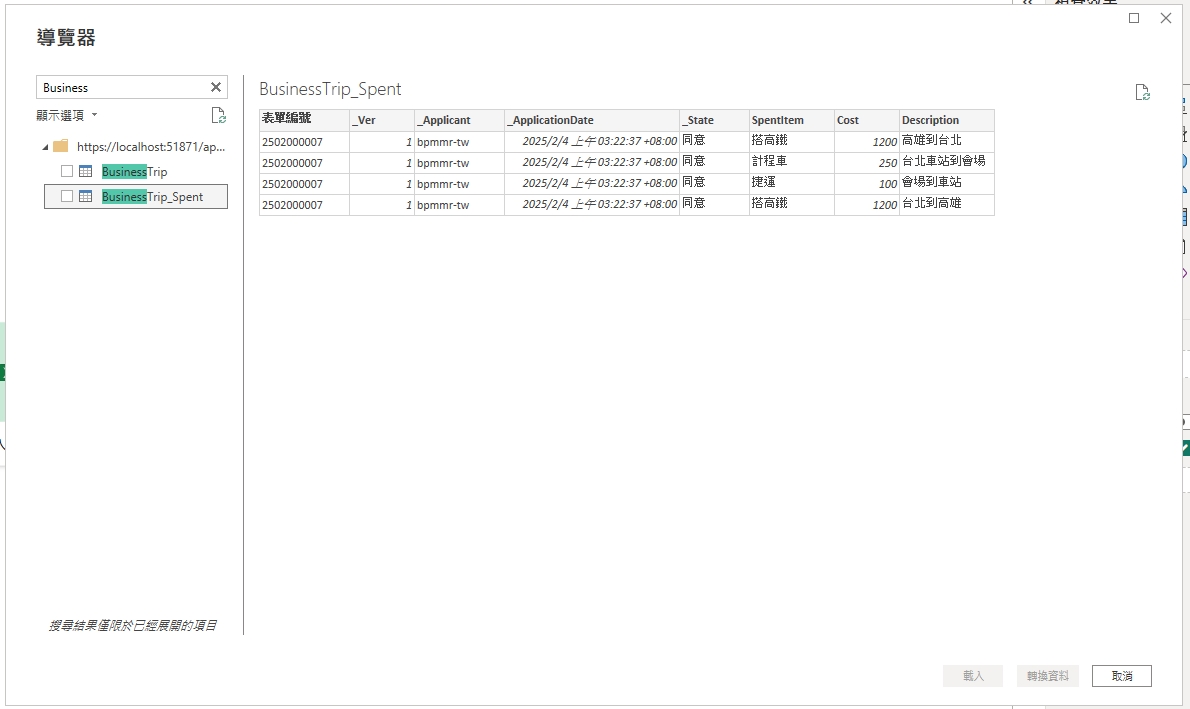

BusinessTrip_Spent:

表單編號	_Ver	_Applicant	_ApplicationDate	_State	SpentItem	Cost	Description
2502000007	1	User1	2025/½ 10:21	同意	搭高鐵	1200	高雄到台北
2502000007	1	User1	2025/½ 10:21	同意	計程車	250	台北車站到會場
2502000007	1	User1	2025/½ 10:21	同意	捷運	100	會場到車站
2502000007	1	User1	2025/½ 10:21	同意	搭高鐵	1200	台北到高雄

Note
當表單有明細欄位時，我們將會得到一個額外的資料表，其名稱為 [表單名稱]_[明細欄位] ，其內容只包含明細欄位的內容，以這個例子來說，明細欄位的資料表名稱就是 BusinessTrip + _Spent

注意事項

• 連接器查詢表單的時候會將結果轉成資料表，系統只會取出第一個同名表單，所以在設計表單的時候，盡量排除同名的情況， 對於同一張表單的欄位，也不允許同名的情況，其他的同名欄位將被忽略。
• 連接器查詢表單時，系統會在資料表中額外產生這些欄位 : _Ver，_Applicant，_ApplicationDate，_State ，這些不存在於表單的欄位， 是從流程本身的屬性所擷取出來，讓使用者可以識別每一個流程之用，因為欄位名稱不能重複，所以設計表單時必須排除這些名稱。
• 連接器所查詢到的資料表規格，是最新已公開版本的表單內容，其他較舊的表單版本內容只要欄位名稱相同，也會被擷取出來。
